Подшипники стран СНГ

Подшипник — изделие, являющееся частью опоры, которое поддерживает вал, ось или иную конструкцию, фиксирует положение в пространстве, обеспечивает вращение, качение или линейное перемещение (для линейных подшипников) с наименьшим сопротивлением, воспринимает и передаёт нагрузку на другие части конструкции.

Основные параметры подшипников:

• Максимальные динамическая и статическая нагрузка (радиальная и осевая).
• Максимальная скорость (оборотов в минуту для радиальных подшипников).
• Посадочные размеры.
• Класс точности подшипников.
• Требования к смазке.
• Ресурс подшипника до появления признаков усталости, в оборотах.
• Шумы подшипника

По принципу работы все подшипники можно разделить на несколько типов:

• подшипники качения;
• подшипники скольжения;
• газостатические подшипники;
• газодинамические подшипники;
• гидростатические подшипники;
• гидродинамические подшипники;
• магнитные подшипники.

Основные типы, которые применяются в машиностроении — это подшипники качения и подшипники скольжения.

СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ ПОДШИПНИКОВ

Условные обозначение подшипника наносят на торцы колец клеймением, травлением или электроискровым способом. На наружной поверхности наружного кольца - электрохимическим травлением. Условное обозначение на кольцах не наносят в ряде случаев для миниатюрных и прецизионных подшипников. Их записывают в сопроводительной документации и на упаковке. Условное обозначение подшипников качения состоит из основного условного обозначения и дополнительных знаков.

Основное условное обозначение характеризует основное исполнение подшипника:

• с кольцами и телами качения из подшипниковой стали ШХ15;
• класса точности 0 по ГОСТ 520;
• с сепаратором, установленным для основного конструктивного исполнения согласно отраслевой документации.

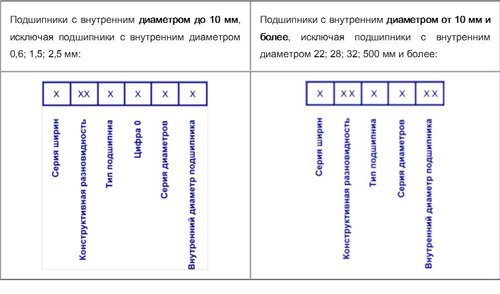

Порядок расположения знаков основного условного обозначения соответствует одной из следующих схем:

Обозначение внутреннего диаметра:

Внутренние диаметры от 1 до 9 мм, выраженные целым числом, обозначаются цифрой, равной номинальному диаметру; внутренние диаметры 10, 12, 15, 17 мм - цифрами соответственно 00, 01, 02, 03; внутренние диаметры от 20 до 495 мм, кратные 5, - двухзначными цифрами, полученными от деления номинального диаметра на 5; внутренние диаметры, равные 0,6; 1,5; 2,5; 22; 28; 32 мм, а также от 500 до 2000 мм, - числом, равным номинальному диаметру, отделенным знаком дроби от остальных знаков основного условного обозначения, например, 10079/560.

Если внутренний диаметр дробное число в диапазоне до 10 мм, то ему присваивается знак обозначения ближайшего целого числа, при этом на втором месте основного обозначения ставится цифра 5. Если внутренний диаметр в диапазоне 10...19 мм отличается от 10, 12, 15 и 17 мм, то ему присваивается обозначение ближайшего из указанных диаметров, при этом на третьем месте основного обозначения ставится цифра 9. Внутренние диаметры от 20 до 495 мм, выраженные дробью или целым числом, но не кратным 5, обозначаются целым приближенным частным от деления значения диаметра на 5. В условное обозначение таких подшипников на третьем месте ставится цифра 9.

Дополнительные знаки условного обозначения:

Дополнительные знаки условного обозначения располагают справа и слева от основного условного обозначения.

Дополнительные знаки слева:

Дополнительные знаки справа записываются с прописной буквы, а дополнительные знаки слева отделяются от основного условного обозначения знаком тире. Расшифровка и порядок расположения знаков, обозначающих дополнительные требования, соответствуют следующей схеме.

Дополнительные знаки обозначают следующее:

• категория - буква А или В обозначает наличие дополнительных технических требований, установленных в технических условиях на подшипники категорий А, В, С или в конструкторской документации , утвержденной в установленном порядке. Знак категории С не проставляется. Знаки, проставленные перед обозначением категории А и В, обозначают дополнительные технические требования;
• момент трения - цифра 1, 2, 3... обозначает норму момента трения. При этом в условном обозначении радиально-упорных и радиальных однорядных подшипников с радиальным зазором по нормальной группе на месте обозначения радиального зазора проставляется буква М;
• радиальный зазор - цифра 1,2,3... обозначает группу радиальных зазоров по ГОСТ 21810;
• класс точности - обозначение О, X, 6, 5, 4, 2 характеризует в порядке повышения точности значения предельных отклонений размеров, формы, расположения поверхностей подшипников, Буква «У», стоящая после знака класса точности, означает повышенную точность конических роликовых подшипников по монтажной высоте;

Дополнительные знаки справа:

• конструкция подшипника - буква Н обозначает: радиальный роликовый двухрядный сферический подшипник с кольцевой проточкой и отверстиями для смазки по ГОСТ 5721, ГОСТ 24696 и ГОСТ 24850; радиальный роликовый подшипник с короткими цилиндрическими роликами и габаритами по ГОСТ 5577; упорный шариковый одинарный или двойной подшипник с размерами диаметра свободного кольца по ГОСТ 7872;
• подшипник повышенной грузоподъемности – буква А;
• материал деталей - обозначения (цифры указывают на последующие исполнения):

1. Ю,Ю1...- все детали подшипника или часть деталей из нержавеющей стали;
2. Х, Х1... - кольца и тела качения или только кольца (в том числе одно кольцо) из цементируемой стали;
3. Р, Р1... - детали подшипника из теплостойких (быстрорежущих) сталей;
4. Г, Г1... - сепаратор из черных металлов;
5. Б, Б1 ...- сепаратор из безоловянистой бронзы;
6. Д, Д1...- сепаратор из алюминиевого сплава;
7. Е, Е1... - сепаратор из пластических материалов;
8. Л, Л1... - сепаратор из латуни;
9. Я, Я1... - детали подшипника из редко применяемых материалов (твердых сплавов керамики, стекла и др.);
10. Н, Н1... - кольца и тепа качения или только кольца (в том числе одно кольцо) из модифицированной жаропрочной стали (кроме подшипников радиальных роликовых сферических двухрядных);
11. 3, 31... - детали подшипника из стали ШХ со специальными легирующими добавками (кальции, кобальт и др.);

• конструктивные изменения - обозначение К, К1. . . с цифрами в порядке исполнении. Для роликовых цилиндрических подшипников «К» обозначает стальной штампованный сепаратор. Для шариковых радиально-упорных подшипников К, К6 и К7 определяются по ГОСТ 832:
• роликовые подшипники с модифицированным контактом - обозначение М, М1. . . с цифрами в порядке исполнении;
• специальные технические требования - обозначение У, У1... - ужесточенные требования по шероховатости, по точности вращения и др. с цифрами в порядке исполнений;
• требования к температуре отпуска - Т, Т1...Т 4 - обозначение температуры стабилизирующего отпуска при изготовлении (160, 180, 200, 250, 300°С соответственно);
• смазочные материалы - обозначения С1, С2...С30 - виды смазочных материалов для подшипников закрытого типа;
• требования по уровню вибрации - Ш, Ш1...Ш5 - обозначение уровня вибрации. С возрастанием цифрового индекса величина уровня вибрации уменьшается.

Некоторые игольчатые подшипники имеют условное обозначение в виде трех сомножителей. При этом числовые значения сомножителей определяют внутренний диаметр, наружный диаметр и ширину подшипника в мм в порядке перечисления. Буква, стоящая в конце обозначения, обозначает материал сепаратора, буквы стоящие перед произведением чисел - конструктивную разновидность подшипника, например: К - подшипник радиальный роликовый с игольчатыми роликами однорядный без колец, например, К25х30х10Д;

• ИК - подшипник радиальный роликовый с игольчатыми роликами однорядный с сепаратором, например, ИК15х27х16;
• ИКВ - подшипник радиальный роликовый с игольчатыми роликами однорядный без внутреннего кольца, с канавкой и отверстием для смазки, с сепаратором, например, ИКВ45х55х16Е;
• КК - подшипник радиальный роликовый с игольчатыми роликами двухрядный без колец, например, КК20х26х34Е.
• КВК - подшипник радиальный роликовый с игольчатыми роликами однорядный без колец, для опор поршневых пальцев, например, КВК12х16х13Г;
• КСК - подшипник радиальный роликовый с игольчатыми роликами однорядный без колец, для опор кривошипно-шатунного механизма, например, КСК18х24х13Г;
• АК - подшипник упорный одинарный с игольчатыми роликами без колец, например, АК28,8х45,5хЗЕ.

Цифра, стоящая впереди условного обозначения, обозначает степень точности роликов по ГОСТ 6870, например, 3ККЗ0х35х46Е. Роликовый игольчатый подшипник (РИП) для линейного перемещения имеет отдельное обозначение, например, РИП 2010. Первые две цифры слева обозначают диаметр ролика (2,0 мм), последние - ширину подшипника (10 мм).
